Сталь 17-7PH (09Х17Н7Ю, 1.4568): авиационные детали, усталостные нагрузки и границы применения

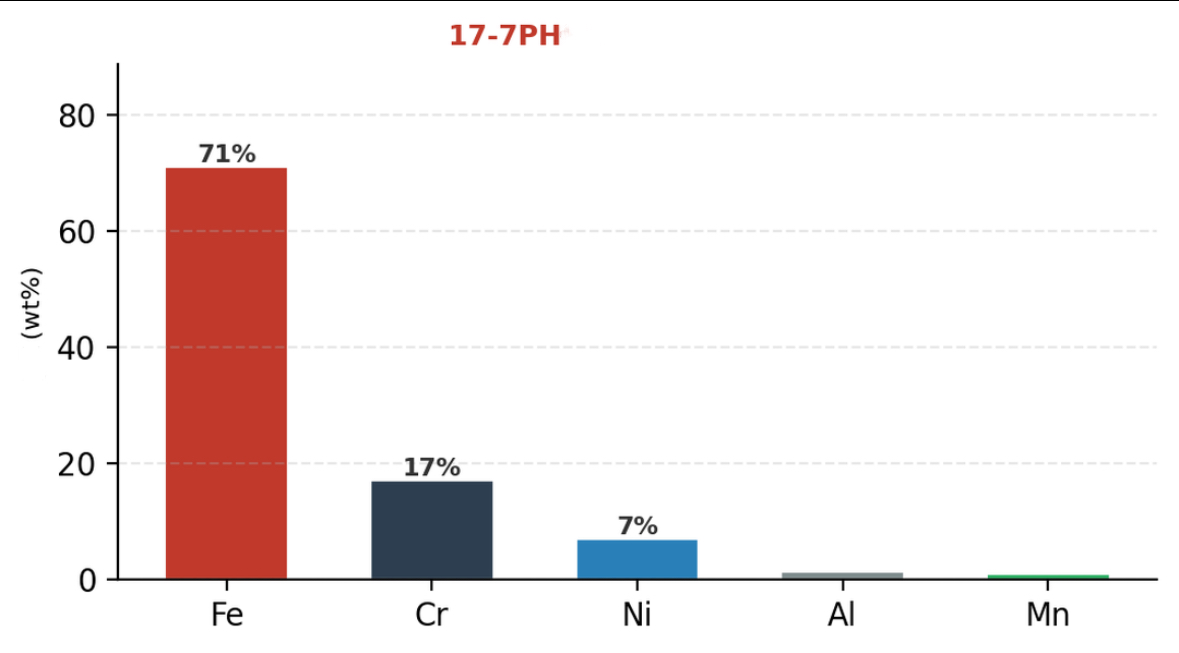

Сталь 17-7PH — она же 07Cr17Ni7Al, 0Cr17Ni7Al, 631, SUS631, UNS S17700, 1.4568, X7CrNiAl17-7 и 09Х17Н7Ю — относится к полуаустенитным дисперсионно-твердеющим нержавеющим сталям. Её получили на базе аустенитной стали 18-8 с добавкой алюминия: это сталь с контролируемым превращением, и в авиакосмической отрасли она входит в число ключевых специальных металлических материалов. Для производства здесь важна не только прочность сама по себе, а порядок операций: деталь сначала формуют в холодном состоянии, а прочность она набирает последующим низкотемпературным старением.

Обозначения: как 17-7PH называется в разных стандартах

Российский аналог 17-7PH — 09Х17Н7Ю. В Китае сталь идёт как 07Cr17Ni7Al и 0Cr17Ni7Al, в Европе — как 1.4568 и X7CrNiAl17-7, в Японии — как SUS631. Одна и та же сталь приходит в заявках под разными обозначениями, и если в спецификации стоит 09Х17Н7Ю, поставщик должен понимать, что речь идёт о 17-7PH: иначе запрос уходит не на тот склад и не в ту программу проката.

Что даёт полуаустенитная структура на производстве

Главное преимущество 17-7PH — хорошая формуемость в холодном состоянии. Заготовку можно отштамповать, согнуть и выполнить другую сложную формовку до упрочнения, а затем поднять прочность низкотемпературным старением. Деформация при термообработке при этом небольшая, и именно это делает сталь удобной для точных авиационных деталей: геометрия, полученная на формовке, в основном сохраняется.

К этому добавляются высокая прочность, сопротивление усталости и умеренная коррозионная стойкость. Длительная рабочая температура — примерно до 316 °C (600 °F), поэтому деталь выдерживает вибрацию и знакопеременные нагрузки, характерные для летательных аппаратов.

Планер, двери и крепёж

В планере 17-7PH применяют для листовых конструкционных деталей, соединителей дверей, опорных кронштейнов, хомутов трубопроводов и высокопрочного крепежа. Логика выбора одна: деталь формуется из листа или прутка в холодном состоянии, а прочность набирает уже в составе узла — без заметной правки после старения.

Системы управления и гидравлика: упругие элементы

Отдельное направление — упругие элементы систем управления и гидравлики: точные пружины, сильфоны, мембраны датчиков давления, стопорные шайбы. Такие детали работают при многократно повторяющихся нагрузках, и решающей становится стабильная упругая отдача: от неё зависит, насколько предсказуемо гидравлика и датчики проработают весь ресурс.

Ту же сталь берут для сотовых трёхслойных конструкций и для точных деталей внутри приводов — там, где нужно облегчить конструкцию, не теряя жёсткости узла.

Ракеты и космические аппараты

В ракетной и космической технике 17-7PH идёт на элементы конструкции приборов наведения, малые силовые детали корпуса и упругие узлы аппаратов. Требования здесь жёстче по точности размеров и стабильности: малая деформация при термообработке сокращает объём последующей правки, а значит, и стоимость изготовления, при этом рабочая точность узла сохраняется.

Границы применения: где 17-7PH не подходит

Ограничения у стали есть, и о них лучше знать до заказа. Коррозионная стойкость у 17-7PH ниже, чем у 316L, а ударная вязкость при низких температурах невысокая, поэтому для сильнокоррозионных сред и крайне низких температур её не выбирают. Материал подбирают по совокупности условий: нагрузки, рабочая температура, среда.

Формы поставки и подтверждение качества

SMTCO держит 17-7PH на складе в четырёх формах проката: круглый пруток, квадрат, полоса, лист. Возможно изготовление под требования заказчика и конкретные условия эксплуатации. Действуют сертификаты GB/T 19001-2016 / ISO 9001:2015 и GJB 9001C-2017 — система менеджмента качества для вооружений и военной техники; принимается независимая инспекция третьей стороной, оформляется сертификат качества EN 10204 3.1.

Химический состав и механические свойства по состояниям термообработки разобраны отдельно — в материале «17-7PH нержавеющая сталь». Категория дисперсионно-твердеющих нержавеющих сталей на сайте собрана целиком, а запрос по конкретным формам проката и объёмам принимается через страницу контактов.
